在称过混炼胶和硫化剂的量以后，接下来要做的就是添加硫化剂，建议按照以下的步骤完成。

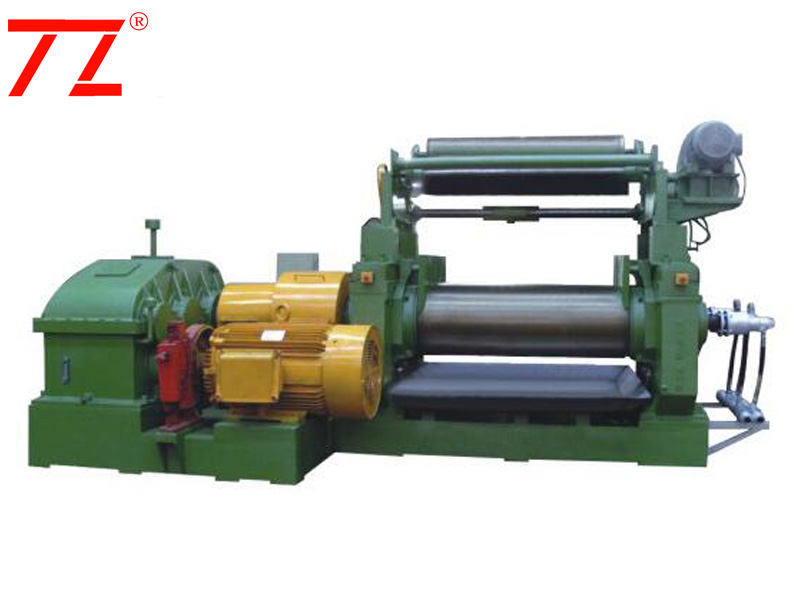

1、首先打扫
开炼机的卫生，保证其清洁度以防混入其他杂质。然后将开炼机的辊距调到最小，将混炼胶投入开炼机里进行薄通。薄通完以后，将开炼机的辊距适当放大，让混炼胶均匀地包在辊上。混炼胶的表面温度应该在80oC左右。
2、通过调节辊距和适当地通冷却水将混炼胶温度控制在60~80 °C左右， 此时，开始将硫化剂投入到混炼胶里面去。
投放时注意：
a、要将硫化剂均匀的投放到混炼胶中去，而不要集中在一个地方。
b、投放速度不能太快。投放速度快，硫化剂容易掉到下面去，而不容易分散到混炼胶里面，这样会影响到混炼胶的性能。
c、要将掉到滚筒下面的硫化剂再投放到混炼胶中去。
3、等看不到硫化剂以及硫化促进剂以后，开始进行切割，左右各两次。 要让硫化剂以及硫化促进剂更好地分散到混炼胶中去，可以通过观察硫化剂以及硫化促进剂的形态来确认：如果是由固体状变成粘绸状了以后，再混炼到橡胶中去，这样的混炼效果是好的。
4、取出混炼胶进行薄通。薄通时，要将开炼机的辊距调到最小；薄通次数在4~5次。
出片的时候一定要按照制品成型所要求的厚度。整个过程需要注意的是，完成时间不要太长，否则会降低门尼粘度和物理性能。
